产品概述

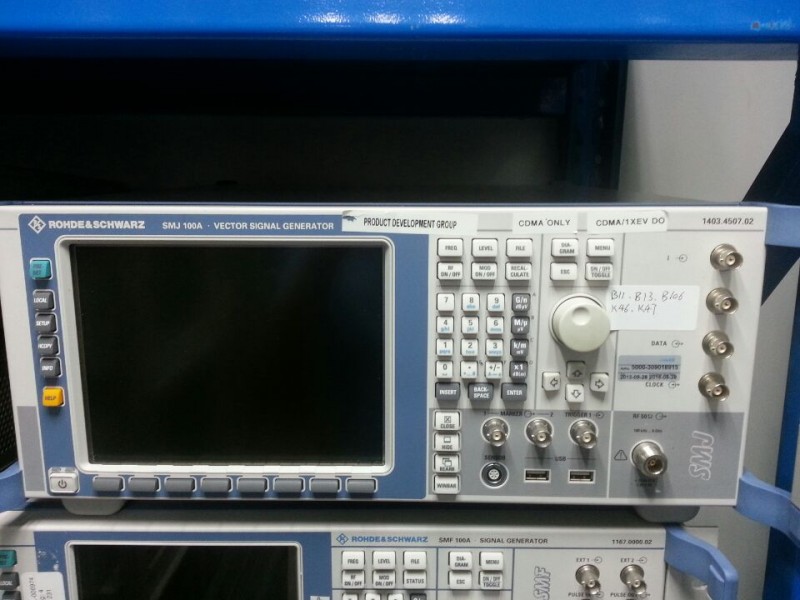

罗德与施瓦茨SMJ100A
R&S SMJ100A矢量信号发生器满足了各种应用对现代矢量信号发生器提出的所有挑战。例如，它提供了研发所需的信号质量和灵活性，更不用说方便的图形用户界面(GUI)了。此外，它还具有灵活的基带和较短的建立时间。基带满足所有要求，从提供实时信号到重放预先计算的波形。
R&S SMJ100A配备3 GHz或6 GHz频率选项，涵盖数字射频传输中所有重要的频段。内部基带发生器选项支持多种数字标准，如GSM/EDGE、3GPP FDD和CDMA2000 1。其特性使R&SSMJ100A成为理想的通用矢量信号发生器，支持各种应用。
为了处理未来的标准，R&S SMJ100A具有较大的带宽；因此，WiMAX等新标准不会带来任何问题。内部任意波形发生器证明了它的多功能性。它提供最长128样本的序列，可用于R&S WinIQSIM或Matlab的各种信号。
高信号质量
- 具有200 MHz RF带宽的IQ调制器
- 典型值非常低的SSB相位噪声。- 133 dBc (f = 1 GHz，20 kHz载波偏移，1 Hz测量带宽)
- 典型宽带噪声。-153 dBc(连续波，f = 1 GHz，> 10 MHz载波偏移，1 Hz测量带宽)
- typ的出色ACLR性能。3GPP FDD的+69 dB(测试模型1，64 DPCHs)
- 标配高稳定性参考振荡器
- 高水平重复性
非常适合生产
- 非常短的频率和电平设置时间(
- 全电平范围内最高6 GHz的电子衰减器
- 具有RF列表模式和多段波形的灵活高速测量
基带多功能性
- 支持EUTRA/LTE信号生成
- 支持WiMAX IEEE 802.16-2004/corr 1-2005、802.16e-2005和WiBro
- 3GPP FDD的四个实时码道，支持HSPA和HSPA+
- 一帧中具有GSM、EDGE和EGPRS2时隙的混合帧(每帧具有相同的符号速率)
- 具有用于实时信号生成的通用编码器的基带发生器
- 具有16m采样、64m采样或128采样的任意波形发生器
- R&S WinIQSIM2和R&S WinIQSIM仿真软件支持任意波形发生器
易用性
- 800 × 600像素的彩色显示屏(SVGA格式)
- 直观的用户界面，带有信号流的图形显示(框图)
- 通过内置瞬态记录器以图形方式显示基带信号
- 上下文相关的帮助系统
- 所有编辑字段的工具提示
连通性
- 可选数字I/Q输出；R&S EX-IQ-Box支持灵活的数据格式和时钟生成
- 支持R&S NRP电力传感器
- 通过局域网(千兆以太网，VXI11)和GPIB进行远程控制
- 通过Windows远程桌面或VNC进行远程操作
- 用户可选择的触发和标记信号
- 用于键盘、鼠标和记忆棒的USB连接器
- 符合LXI类标准
关键事实
- 从100 kHz到3 GHz/6 GHz的频率选项
- 支持3GPP LTE FDD和TDD、LTE Advanced、3GPP FDD/HSPA/HSPA+、GSM/EDGE/EDGE演进、TD-SCDMA、WLAN和所有其他重要的数字标准
- 200 MHz RF带宽的I/Q调制器
- 可选的基带发生器与实时编码器和任意波形发生器的最大灵活性
- 可选的ARB专用基带发生器作为节省成本的替代方案
- 出色的RF性能
频率
- 频率范围100 kHz至3 GHz/6 GHz
- 凝固时间
- 在列表模式下设置时间
水平
- 范围-144 dBm至+13 dBm (PEP) [+16 dBm超量程]
- 凝固时间
- 在列表模式下设置时间
光谱纯度(f = 1 GHz)
- 非谐波
- 载波偏移> 10 kHz:
- 载波偏移> 800 kHz:
- SSB相位噪声典型值。-131 dBc
- 宽带噪声
-
- 典型。-153分贝(连续波)
- 典型。-146 dBc (I/Q调制)
ACLR表演
- 3GPP FDD测试模型1，64 DPCHs典型值。69分贝
I/Q带宽(RF)
- 内部80 MHz
- 外部200 MHz
支持的调制类型
- 问0 %到100 %
- FSK MSK，2FSK，4FSK，可变FSK
- PSK BPSK，QPSK，OQPSK，p/2 DBPSK，p/4 DQPSK，p/8 D8PSK，p/4 QPSK，8PSK，8PSK EDGE
- 16 QAM，32 QAM，64 QAM，256 QAM，1024 QAM
支持的标准和数字系统(取决于选项)
- 3GPP LTE、3GPP HSPA、3GPP FDD、3GPP TDD、TD-SCDMA、GSM/EDGE/ EDGE演进、cdmaOne、CDMA2000、1xEV-DO、WiMAX IEEE 802.16-2004/cor 1/D5和IEEE 802.16e-2005、IEEE 802.11a/b/g/n、TETRA、蓝牙、AWGN、用户定义的多载波CW、GPS、DAB/T-DMB、XM-RADIO
接口
- IEEE 488.2，局域网(100baseT)，3 × USB，1 × USB从机，VGA
